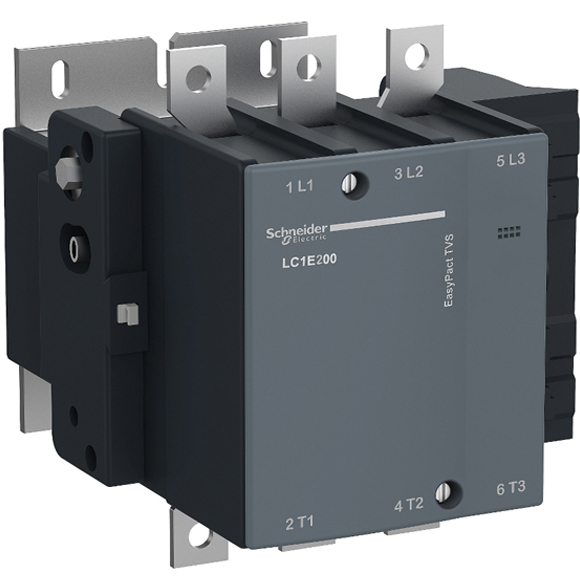

132kW/250A 3 Kutup Kontaktör Tvs 1Na 220Vac, 250A 140kW@440V'a kadar motor uygulamaları için 3 kutuplu EasyPact TVS kontaktör Dahili yardımcı kontaklar olmadan 220V 50Hz AC bobin, vidalı kelepçe terminalleri ile güç ve kontrol bağlantıları sağlar Saatte 1200 devire kadar standart çalışma hızları için 168.5 mm genişlik 0.7 MDöngü elektrik dayanıklılığı AC-3 ve 5 MDöngü mekanik dayanıklılık ile standart güvenilirlik ve dayanıklılık sağlar -5°C ila 55°C çalışma sıcaklığını kapsayabilir ve DIN rayına monte edilir, 3000m yüksekliğe kadar değer kaybı olmaz Multi standart sertifikalı (IEC, CCC, EAC) ve Green Premium uyumlu (RoHs/Reach) -5°C ila 55°C çalışma sıcaklığını kapsayabilir ve DIN rayına monte edilir, 3000m yüksekliğe kadar değer kaybı olmaz Multi standart sertifikalı (IEC, CCC, EAC) ve Green Premium uyumlu (RoHs/Reach).
| Ana | |
|---|---|
| Seri | EasyPact |
| Ürün ya da bileşen tipi | Kontaktör |
| Ürün grubu | LC1E |
| Kontaktör uygulaması | Direnç yükü Motor kontrol |
| Kullanım kategorisi | AC-1 AC-3 |
| Kutup tanımı | 3P |
| [Ue] nominal çalışma voltajı | Güç devresi: <= 690 V AC 50/60 Hz |
| [Ie] nominal çalışma akımı | 250 A 55 °C) -de <= 440 V AC AC-3 için güç devresi 300 A 40 °C) -de <= 440 V AC AC-1 için güç devresi |
| [Uc] control circuit voltage | 220 V AC 50 Hz |
| Tamamlayıcı | |
|---|---|
| Motor gücü kW | 75 kW -de 220...230 V AC 50/60 Hz 132 kW -de 380...400 V 140 kW -de 415 V 140 kW -de 440 V 160 kW -de 500 V 160 kW -de 660...690 V |
| Kutup kontak düzenleme | 3 NA |
| [Ith] klasik açık hava termik akımı | 36 A -de <55 °C |
| Irms nominal kapama kapasitesi | 2500 A -de 440 V AC için güç devresi 'e uygunIEC 60947-4-1 |
| Nominal kesme kapasitesi | 2000 A -de 440 V için güç devresi 'e uygunIEC 60947 |
| [Icw] nominal kısa süreli dayanma akımı | 1800 A -de <40 °C - 10 s için güç devresi |
| İlgili sigorta değeri | 10 A gG -de <= 690 V koordinasyon tip 1 için kontrol devresi 'e uygunIEC 60947-5-1 315 A gG -de <= 690 V koordinasyon tip 1 için güç devresi |
| ortalama empedans | 0,32 mOhm - Ith 300 A 50 Hz için güç devresi |
| Kutup başına güç dağılımı | 20 W AC-3 29 W AC-1 |
| [Ui] nominal yalıtım voltajı | 690 V 'e uygunIEC 60947-4-1 |
| Aşırı gerilim kategorisi | III |
| Kirletme derecesi | 3 |
| [Uimp] nominal darbe dayanım voltajı | 8 kV bobin güç devresine bağlı değil 'e uygunIEC 60947 |
| Mekanik dayanıklılık | 500000 cycles |
| Elektrik dayanıklılığı | 200000 cycles AC-1 700000 cycles AC-3 |
| Kontrol devresi tipi | AC -de 50 Hz |
| Kontrol devresi gerilim limitleri | 0,85...1,1 Uc 55 °C çalışma 50 Hz 0,35...0,55 Uc 55 °C düşme 50 Hz |
| VA cinsinden kalkış gücü | 805 VA 50 Hz 0,3 20 °C) 970 VA 60 Hz 0,3 20 °C) |
| VA cinsinden tutma güç tüketimi | 55 VA 50 Hz 0,3 20 °C) 66 VA 60 Hz 0,3 20 °C) |
| Isı dağılımı | 18…24 W için kontrol devresi |
| Çalışma süresi | 20...35 msn kapanışta 7...15 msn açılışta |
| Maximum operating rate | 1200 cyc/h -de <55 °C |
| Bağlantılar - terminaller | Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu Güç devresi: pabuçlu kablo - harici çap: 185 mm Güç devresi: çubuklar 2 - busbar kesiti: 32 x 4 mm |
| Sıkma torku | Kontrol devresi: 1,2 N.m Güç devresi: 35 N.m |
| Minimum anahtarlama gerilimi | 17 V için kontrol devresi |
| Minimum anahtarlama akımı | 5 mA için kontrol devresi |
| Yalıtım direnci | Kontrol devresi: 1,2 N.m Güç devresi: 35 N.m |
| Minimum anahtarlama gerilimi | 17 V için kontrol devresi |
| Minimum anahtarlama akımı | 5 mA için kontrol devresi |
| Yalıtım direnci | > 10 MOhm için kontrol devresi |
| Çalışmama süresi | 1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen 1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen |
| Montaj desteği | Plaka |
| Ortam | |
|---|---|
| Standartlar | IEC 60947-1 IEC 60947-4-1 IEC 60947-5-1 |
| Ürün sertifikaları | EAC CE |
| IP koruma derecesi | IP00 'e uygunIEC 60529 |
| Cihazın çevresindeki izin verilebilir ortam hava sıcaklığı | -20…70 °C Uc'de -60…80 °C storage -5…55 °C çalışma |
| Çalışma yüksekliği | 3000 m olmadan |
| Yangına dayanıklılık | 850 °C 'e uygunIEC 60695-2-1 |
| Mekanik dayanıklılık | Titreşimler kontaktör açık (1,5 Gn, 5...300 Hz) Titreşimler kontaktör kapalı (3 Gn, 5...300 Hz) Şoklar kontaktör açık (11 msn için 6 Gn) Şoklar kontaktör kapalı (11 msn için 7 Gn) |
| Yükseklik | 197 mm |
| Genişlik | 168,5 mm |
| Derinlik | 181 mm |
| Ürün ağırlığı | 4,7 kg |
| Paketleme Üniteleri | |
|---|---|
| Unit Type of Package 1 | PCE |
| Number of Units in Package 1 | 1 |
| Package 1 Height | 22,0 cm |
| Package 1 Width | 24,5 cm |
| Package 1 Length | 27,0 cm |
| Package 1 Weight | 5,45 kg |
| Unit Type of Package 2 | P06 |
| Number of Units in Package 2 | 12 |
| Package 2 Height | 80,0 cm |
| Package 2 Width | 80,0 cm |
| Package 2 Length | 60,0 cm |
| Package 2 Weight | 78,4 kg |
| Sözleşme garantisi | |
|---|---|
| Garanti | 18 ay |
