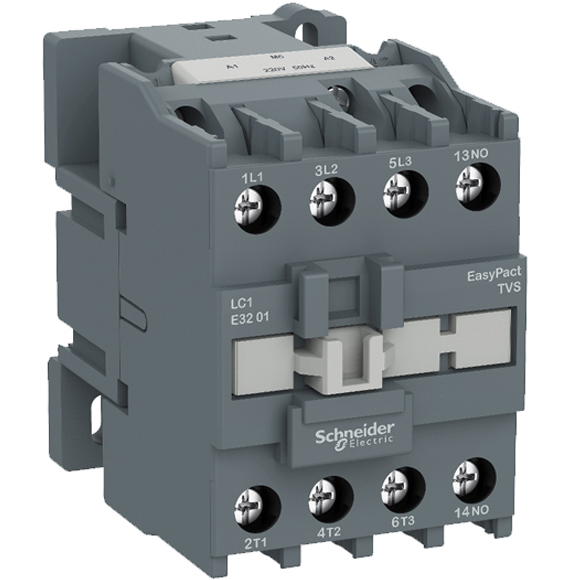

18,5Kw 3 Kutup Kontaktör Tvs 1Na 220Vac, 3 kutuplu 38A 18 5kW@440V 'e kadar motor uygulamaları içindir Saatte 1800 devire kadar standart çalışma hızları için 56 mm genişlik 0.9 MDöngü elektrik dayanıklılığı AC-3 ve 8 MDöngü mekanik dayanıklılık ile standart güvenilirlik ve dayanıklılık sağlar -5°C ila 55°C çalışma sıcaklığını kapsayabilir ve DIN rayına monte edilir, 3000m yüksekliğe kadar değer kaybı olmaz Multi standart sertifikalı (IEC, CCC, EAC) ve Green Premium uyumlu (RoHs/Reach) -5°C ila 55°C çalışma sıcaklığını kapsayabilir ve DIN rayına monte edilir, 3000m yüksekliğe kadar değer kaybı olmaz Multi standart sertifikalı (IEC, CCC, EAC) ve Green Premium uyumlu (RoHs/Reach).
| Ana | |
|---|---|
| Seri | EasyPact |
| Ürün ya da bileşen tipi | Kontaktör |
| Ürün grubu | LC1E |
| Kontaktör uygulaması | Direnç yükü Motor kontrol |
| Kullanım kategorisi | AC-3 AC-1 |
| Kutup tanımı | 3P |
| [Ue] nominal çalışma voltajı | Güç devresi: <= 690 V AC 50/60 Hz |
| [Ie] nominal çalışma akımı | 50 A 55 °C) -de <= 440 V AC AC-1 için güç devresi 38 A 60 °C) -de <= 440 V AC AC-3 için güç devresi |
| [Uc] control circuit voltage | 220 V AC 50 Hz |
| Tamamlayıcı | |
|---|---|
| Motor gücü kW | 18,5 kW -de 500 V 18,5 kW -de 660...690 V 9 kW -de 220...230 V AC 50/60 Hz 18,5 kW -de 380...400 V 18,5 kW -de 415 V 18,5 kW -de 440 V |
| Kutup kontak düzenleme | 3 NA |
| [Ith] klasik açık hava termik akımı | 50 A -de <55 °C |
| Irms nominal kapama kapasitesi | 380 A -de 440 V AC için güç devresi 'e uygunIEC 60947-4-1 |
| Nominal kesme kapasitesi | 304 A -de 440 V için güç devresi 'e uygunIEC 60947 |
| [Icw] nominal kısa süreli dayanma akımı | 60 A -de <40 °C - 600 s için güç devresi 310 A -de <40 °C - 10 s için güç devresi 150 A -de <40 °C - 60 s için güç devresi |
| İlgili sigorta değeri | 10 A gG -de <= 690 V koordinasyon tip 1 için kontrol devresi 'e uygunIEC 60947-5-1 63 A gG -de <= 690 V koordinasyon tip 1 için güç devresi |
| ortalama empedans | 2,5 mOhm - Ith 50 A 50 Hz için güç devresi |
| Kutup başına güç dağılımı | 2,9 W AC-3 5 W AC-1 |
| [Ui] nominal yalıtım voltajı | 690 V 'e uygunIEC 60947-4-1 |
| Aşırı gerilim kategorisi | III |
| Kirletme derecesi | 3 |
| [Uimp] nominal darbe dayanım voltajı | 6 kV bobin güç devresine bağlı değil 'e uygunIEC 60947 |
| Mekanik dayanıklılık | 8000000 cycles |
| Elektrik dayanıklılığı | 350000 cycles AC-1 900000 cycles AC-3 |
| Kontrol devresi tipi | AC -de 50 Hz |
| Kontrol devresi gerilim limitleri | 0,85...1,1 Uc 55 °C çalışma 50 Hz 0,3...0,6 Uc 55 °C düşme 50 Hz |
| VA cinsinden kalkış gücü | 95 VA 50 Hz 0,75 20 °C) 95 VA 60 Hz 0,75 20 °C) |
| VA cinsinden tutma güç tüketimi | 8,3 VA 50 Hz 0,3 20 °C) 8,5 VA 60 Hz 0,3 20 °C) |
| Isı dağılımı | 2…3 W için kontrol devresi |
| Çalışma süresi | 12...22 msn kapanışta 4...19 msn açılışta |
| Maximum operating rate | 1800 cyc/h -de <60 °C |
| Bağlantılar - terminaller | Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 1,5…6 mm² - kablo sertligi: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 1,5…6 mm² - kablo sertligi: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 1…6 mm² - kablo sertligi: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek Kablo uçlu |
| Sıkma torku | Kontrol devresi: 1,2 N.m Güç devresi: 2,1 N.m |
| Yardımcı kontak düzenleme | 1 NA |
| Minimum anahtarlama gerilimi | 17 V için kontrol devresi |
| Minimum anahtarlama akımı | 5 mA için kontrol devresi |
| Yalıtım direnci | > 10 MOhm için kontrol devresi |
| Çakışmama süresi | 1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen 1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen |
| Montaj desteği | Plaka DIN rayı |
| Ortam | |
|---|---|
| Standartlar | IEC 60947-4-1 IEC 60947-5-1 IEC 60947-1 |
| Ürün sertifikaları | EAC CE |
| IP koruma derecesi | IP2X 'e uygunIEC 60529 |
| Koruyucu bakım | TH (kirlilik derecesi 3) 'e uygunIEC 60068-2-30 test Db |
| Cihazın çevresindeki izin verilebilir ortam hava sıcaklığı | -20…70 °C Uc'de -60…80 °C storage -5…55 °C çalışma |
| Çalışma yüksekliği | 3000 m olmadan |
| Yangına dayanıklılık | 850 °C 'e uygunIEC 60695-2-1 |
| Mekanik dayanıklılık | Titreşimler kontaktör açık (1,5 Gn, 5...300 Hz) Titreşimler kontaktör kapalı (3 Gn, 5...300 Hz) Şoklar kontaktör kapalı (11 msn için 10 Gn) Şoklar kontaktör açık (11 msn için 6 Gn) |
| Yükseklik | 84 mm |
| Genişlik | 56 mm |
| Derinlik | 86 mm |
| Ürün ağırlığı | 0,45 kg |
| Paketleme Üniteleri | |
|---|---|
| Unit Type of Package 1 | PCE |
| Number of Units in Package 1 | 1 |
| Package 1 Height | 5,8 cm |
| Package 1 Width | 8,5 cm |
| Package 1 Length | 9,3 cm |
| Package 1 Weight | 445 g |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 24 |
| Package 2 Height | 15,0 cm |
| Package 2 Width | 30,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 11,008 kg |
| Sözleşme garantisi | |
|---|---|
| Garanti | 18 ay |
