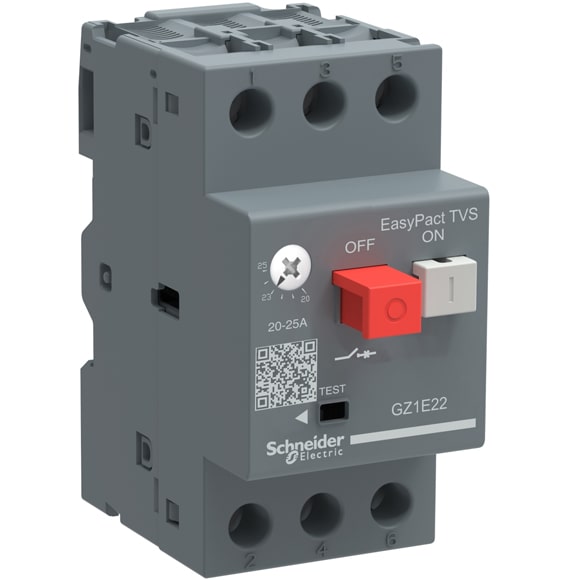

20-25A. 11Kw Motor Koruma Şalteri

Ürün Kodu: GZ1E22

1.570,⁴⁸ (KDV Dahil)

Sepete Ekle

Ayrıca Satın Alabileceğiniz Yerler

Toptan alımlar için fiyat teklifi alın!

Teklif iste

Motor Koruma Şalteri

(20-25A 11Kw)

20-25A. 11Kw Motor Koruma Şalteri, ıec 60947-2 ve IEC 60947-4-1 standartlarına uygun motorların kontrolü ve korunması için özel olarak tasarlanmış 3 kutuplu 3d termik manyetik devre kesicilerdir Termal açmaların ayar aralığı, termomanyetik açma ünitesi ile 20-25A'dır GV2 MC01 kutusunda IP 41 ve GV2 MC02 kutusunda IP 55 koruması sağlar 0.1 MDöngü elektrik/mekanik dayanıklılık ile standart güvenilirlik ve dayanıklılık sağlar Bu devre kesiciler, vidalı kelepçe terminalleri ile bağlantı için tasarlanmıştır Dünya çapında mevcuttur, multi standart sertifikalıdır (IEC, UL, CSA, CCC, EAC, Marine) ve Green Premium uyumludur (RoHS/REACh) Dünya çapında mevcuttur, multi standart sertifikalıdır (IEC, UL, CSA, CCC, EAC, Marine) ve Green Premium uyumludur (RoHS/REACh).

Teknik Özellikler

Ana
Seri	EasyPact
Ürün adı	EasyPact TVS
Ürün grubu	GZ1E
Ürün ya da bileşen tipi	Devre kesici
Cihaz uygulaması	Motor
Açma birimi teknolojisi	Termik Manyetik
Yalıtıma uygunluk	Evet 'e uygunIEC 60947-1 ek 7.1.6
Renk	Gri (RAL 7011)

Tamamlayıcı
Kutup tanımı	3P
Şebeke tipi	AC
Kullanım kategorisi	AC-3
Ağ frekansı	50/60 Hz 'e uygunIEC 60947-2
Montaj Tipi	Klipsle Vidalarla
Montaj desteği	Ray
Montaj konumu	Herhangi bir konum
Motor gücü kW	5,5 kW -de 230 V AC 50/60 Hz 11 kW -de 440 V AC 50/60 Hz 11 kW -de 400 V AC 50/60 Hz 15 kW -de 500 V AC 50/60 Hz 22 kW -de 690 V AC 50/60 Hz
Breaking capacity	Icu: 2 kA -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2 Icu: 10 kA -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2 Icu: 30 kA -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2 Icu: 5 kA -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 Icu: 3 kA -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2
[Ics] nominal hizmet kısa devre kesme kapasitesi	100 % -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2 75 % -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2 50 % -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 75 % -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 40 % -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2
Kontrol tipi	Açma/kapama butonu
Termal koruma ayar aralığı	20…25 A
Manyetik açma akımı	327 A
[Ue] nominal çalışma voltajı	690 V AC 50/60 Hz 'e uygunIEC 60947-2
[Ui] nominal yalıtım voltajı	690 V AC 50/60 Hz 'e uygunIEC 60947-2
[Uimp] nominal darbe dayanım voltajı	6 kV 'e uygunIEC 60947-2
Güç dağılımı	2,5 W (kutup başına)
Mekanik dayanıklılık	100000 cycles
Elektrik dayanıklılığı	100000 cycles için AC-3
Maksimum çalışma oranı	25 cyc/h
Bağlantılar - terminaller	Vida kelepçesi terminalleri 2 1…6 mm² - kablo sertligi: katı Vida kelepçesi terminalleri 2 1,5…6 mm² - kablo sertligi: esnek kablo uçsuz Vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek Kablo uçlu
Yükseklik	89 mm
Genişlik	44,5 mm
Derinlik	78 mm
Ürün ağırlığı	0,26 kg

Ortam
Standartlar	IEC 60947-4 IEC 60947-2
Koruyucu bakım	TH
IP koruma derecesi	IP20 'e uygunIEC 60529
Çalışma için ortam hava sıcaklığı	-20…60 °C
Depolama ortam koşulları	-40…80 °C
Yangına dayanıklılık	960 °C 'e uygunIEC 60695-2-1
Çalışma yüksekliği	2000 m

Paketleme Üniteleri
Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	8,4 cm
Package 1 Width	4,7 cm
Package 1 Length	9 cm
Package 1 Weight	275 g
Unit Type of Package 2	S02
Number of Units in Package 2	24
Package 2 Height	15 cm
Package 2 Width	30 cm
Package 2 Length	40 cm
Package 2 Weight	6,991 kg

Sözleşme garantisi
Garanti	18 ay
