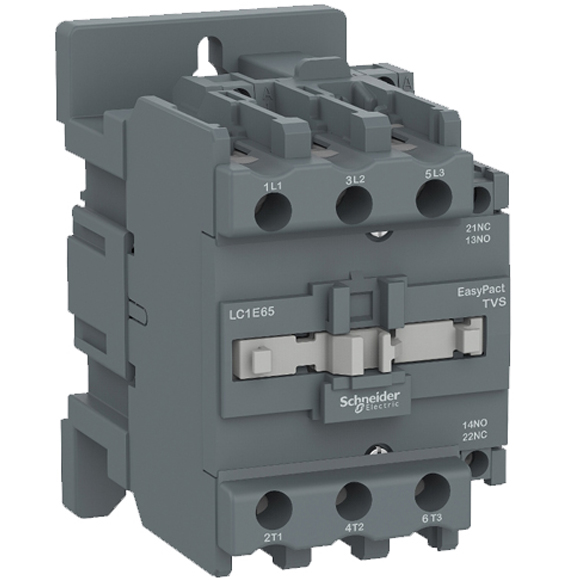

30Kw 3 Kutup Kontaktör 65A Tvs 1Na 220Vac

Ürün Kodu: LC1E65M5

İndirimli

3.292,⁸⁰

3.128,¹⁶ (KDV Dahil)

Sepete Ekle

Ayrıca Satın Alabileceğiniz Yerler

Toptan alımlar için fiyat teklifi alın!

Teklif iste

3 Kutup Kontaktör Tvs 1Na

(30Kw 220Vac)

30Kw 3 Kutup Kontaktör Tvs 1Na 220Vac, 3 kutuplu 65A 37kW@440V'e kadar motor uygulamaları içindir Dahili yardımcı kontaklar olmadan 220V 50Hz AC bobin, vidalı kelepçe terminalleri ile güç ve kontrol bağlantıları sağlar Saatte 1200 devire kadar standart çalışma hızları için 75 mm genişlik 0.9 MDöngü elektriksel dayanıklılık AC-3 ve 5 MDöngü mekanik dayanıklılık ile standart güvenilirlik ve dayanıklılık sağlar -5°C ila 55°C çalışma sıcaklığını kapsayabilir ve DIN rayına monte edilir, 3000m yüksekliğe kadar değer kaybı olmaz Multi standart sertifikalı (IEC, CCC, EAC) ve Green Premium uyumlu (RoHs/Reach) Multi standart sertifikalı (IEC, CCC, EAC) ve Green Premium uyumlu (RoHs/Reach).

Teknik Özellikler

Ana
Seri	EasyPact
Ürün ya da bileşen tipi	Kontaktör
Ürün grubu	LC1E
Kontaktör uygulaması	Motor kontrol Direnç yükü
Kullanım kategorisi	AC-1 AC-3
Kutup tanımı	3P
[Ue] nominal çalışma voltajı	Güç devresi: <= 690 V AC 50/60 Hz
[Ie] nominal çalışma akımı	65 A 55 °C) -de <= 440 V AC AC-3 için güç devresi 80 A 60 °C) -de <= 440 V AC AC-1 için güç devresi
[Uc] control circuit voltage	220 V AC 50 Hz

Tamamlayıcı
Motor gücü kW	18,5 kW -de 220...230 V AC 50/60 Hz 30 kW -de 380...400 V 37 kW -de 415 V 37 kW -de 440 V 37 kW -de 500 V 37 kW -de 660...690 V
Kutup kontak düzenleme	3 NA
[Ith] klasik açık hava termik akımı	80 A -de <55 °C
Irms nominal kapama kapasitesi	650 A -de 440 V AC için güç devresi 'e uygunIEC 60947-4-1
Nominal kesme kapasitesi	520 A -de 440 V için güç devresi 'e uygunIEC 60947
[Icw] nominal kısa süreli dayanma akımı	520 A -de <40 °C - 10 s için güç devresi 260 A -de <40 °C - 60 s için güç devresi 110 A -de <40 °C - 600 s için güç devresi
İlgili sigorta değeri	10 A gG -de <= 690 V koordinasyon tip 1 için kontrol devresi 'e uygunIEC 60947-5-1 125 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
ortalama empedans	1 mOhm - Ith 80 A 50 Hz için güç devresi
Kutup başına güç dağılımı	4,2 W AC-3 6,4 W AC-1
[Ui] nominal yalıtım voltajı	690 V 'e uygunIEC 60947-4-1
Aşırı gerilim kategorisi	III
Kirletme derecesi	3
[Uimp] nominal darbe dayanım voltajı	6 kV bobin güç devresine bağlı değil 'e uygunIEC 60947
Mekanik dayanıklılık	5000000 cycles
Elektrik dayanıklılığı	350000 cycles AC-1 900000 cycles AC-3
Kontrol devresi tipi	AC -de 50 Hz
Kontrol devresi gerilim limitleri	0,85...1,1 Uc 55 °C çalışma 50 Hz 0,3...0,6 Uc 55 °C düşme 50 Hz
VA cinsinden kalkış gücü	160 VA 50 Hz 0,75 20 °C) 140 VA 60 Hz 0,75 20 °C)
VA cinsinden tutma güç tüketimi	15 VA 50 Hz 0,3 20 °C) 13 VA 60 Hz 0,3 20 °C)
Isı dağılımı	6…10 W için kontrol devresi
Çalışma süresi	20...26 ms kapanışta 8...12 ms açılışta
Maximum operating rate	1200 cyc/h -de <60 °C
Bağlantılar - terminaller	Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 2,5…25 mm² - kablo sertligi: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 2 2,5…10 mm² - kablo sertligi: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 1 2,5…25 mm² - kablo sertligi: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 2,5…16 mm² - kablo sertligi: katı kablo uçsuz
Sıkma torku	Kontrol devresi: 1,2 N.m Güç devresi: 5 N.m
Yardımcı kontak düzenleme	1 NA + 1 NK
Minimum anahtarlama gerilimi	17 V için kontrol devresi
Minimum anahtarlama akımı	5 mA için kontrol devresi
Yalıtım direnci	Kontrol devresi: 1,2 N.m Güç devresi: 35 N.m
Minimum anahtarlama gerilimi	17 V için kontrol devresi
Minimum anahtarlama akımı	5 mA için kontrol devresi
Yalıtım direnci	> 10 MOhm için kontrol devresi
Çalışmama süresi	1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen 1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen
Montaj desteği	DIN rayı Plaka

Ortam
Standartlar	IEC 60947-4-1 IEC 60947-1 IEC 60947-5-1
Ürün sertifikaları	EAC CE
IP koruma derecesi	IP2X 'e uygunIEC 60529
koruyucu bakım	TH (kirlilik derecesi 3) 'e uygunIEC 60068-2-30 test Db
Cihazın çevresindeki izin verilebilir ortam hava sıcaklığı	-20…70 °C Uc'de -60…80 °C storage -5…55 °C çalışma
Çalışma yüksekliği	3000 m olmadan
Yangına dayanıklılık	850 °C 'e uygunIEC 60695-2-1
Mekanik dayanıklılık	Titreşimler kontaktör açık (1,5 Gn, 5...300 Hz) Titreşimler kontaktör kapalı (3 Gn, 5...300 Hz) Şoklar kontaktör açık (11 msn için 6 Gn) Şoklar kontaktör kapalı (11 msn için 7 Gn)
Yükseklik	127 mm
Genişlik	75 mm
Derinlik	114 mm
Ürün ağırlığı	0,98 kg

Paketleme Üniteleri
Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	12,3 cm
Package 1 Width	8,6 cm
Package 1 Length	13,2 cm
Package 1 Weight	978,0 g
Unit Type of Package 2	S02
Number of Units in Package 2	9
Package 2 Height	15 cm
Package 2 Width	30 cm
Package 2 Length	40 cm
Package 2 Weight	9,2 kg

Sözleşme garantisi
Garanti	18 ay
