55kW 3 Kutup Kontaktör 120A Tvs 1Na 220Vac | Kontaktör

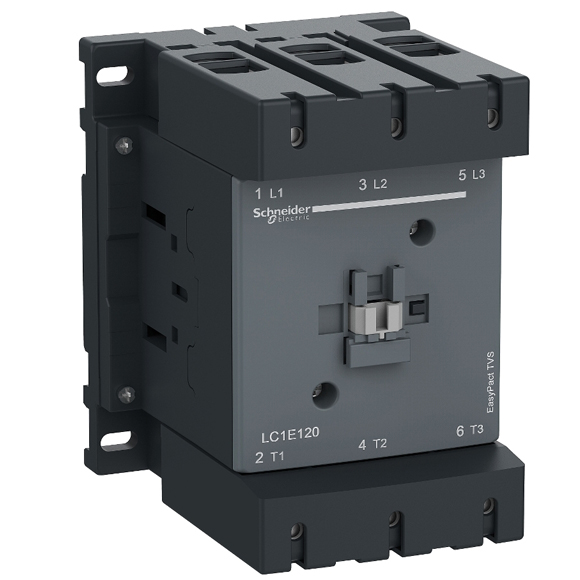

55kW 3 Kutup Kontaktör 120A Tvs 1Na 220Vac

Ürün Kodu: LC1E120M5

%5
İndirimli
6.528
6.201,60 (KDV Dahil)
Sepete Ekle
Toptan alımlar için fiyat teklifi alın!

3 Kutup Kontaktör Tvs 1Na

(55Kw/120A, 220Vac)

55kW/120A 3 Kutup Kontaktör Tvs 1Na 220Vac, 120A 59kW@440V'a kadar motor uygulamaları için 3 kutuplu EasyPact TVS kontaktörü 220V 50Hz AC bobin, 3NO yerleşik yardımcı kontaklar, güç ve kontrol bağlantılarını vidalı klemensler ile sağlar Saatte 1200 devire kadar standart çalışma hızları için 120 mm genişlik 0.8 MDöngü elektrik dayanıklılığı AC-3 ve 4M Döngü mekanik dayanıklılık ile standart güvenilirlik ve dayanıklılık sağlar -5°C ila 55°C çalışma sıcaklığını kapsayabilir ve DIN rayına monte edilir, 3000m yüksekliğe kadar değer kaybı olmaz Multi standart sertifikalı (IEC, CCC, EAC) ve Green Premium uyumlu (RoHs/Reach) Multi standart sertifikalı (IEC, CCC, EAC) ve Green Premium uyumlu (RoHs/Reach).

Teknik Özellikler

Ana
Seri EasyPact
Ürün ya da bileşen tipi Kontaktör
Ürün grubu LC1E
Kontaktör uygulaması Motor kontrol
Direnç yükü
Kullanım kategorisi AC-3
AC-1
Kutup tanımı 3P
[Ue] nominal çalışma voltajı Güç devresi: <= 690 V AC 50/60 Hz
[Ie] nominal çalışma akımı 120 A 55 °C) -de <= 440 V AC AC-3 için güç devresi
150 A 55 °C) -de <= 440 V AC AC-1 için güç devresi
[Uc] control circuit voltage 220 V AC 50 Hz
Tamamlayıcı
Motor gücü kW 37 kW -de 220...230 V AC 50/60 Hz (AC-3)
55 kW -de 380...400 V AC 50/60 Hz (AC-3)
59 kW -de 415 V AC 50/60 Hz (AC-3)
59 kW -de 440 V AC 50/60 Hz (AC-3)
75 kW -de 500 V AC 50/60 Hz (AC-3)
80 kW -de 660...690 V AC 50/60 Hz (AC-3)
Kutup kontak düzenleme 3 NA
[Ith] klasik açık hava termik akımı 150 A -de <40 °C
Irms nominal kapama kapasitesi 1200 A -de 440 V AC için güç devresi 'e uygunIEC 60947-4-1
Nominal kesme kapasitesi 960 A -de 440 V için güç devresi 'e uygunIEC 60947
[Icw] nominal kısa süreli dayanma akımı 1100 A -de <40 °C - 10 s için güç devresi
İlgili sigorta değeri 250 A gG -de <= 690 V koordinasyon tip 1 için kontrol devresi 'e uygunIEC 60947-5-1
10 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
ortalama empedans 0,6 mOhm - Ith 150 A 50 Hz için güç devresi
Kutup başına güç dağılımı 8,6 W AC-3
14 W AC-1
[Ui] nominal yalıtım voltajı 690 V 'e uygunIEC 60947-4-1
Aşırı gerilim kategorisi III
Kirletme derecesi 3
[Uimp] nominal darbe dayanım voltajı 8 kV bobin güç devresine bağlı değil 'e uygunIEC 60947
Mekanik dayanıklılık 400000 cycles
Elektrik dayanıklılığı 800000 cycles AC-3
250000 cycles AC-1
Kontrol devresi tipi AC -de 50 Hz
Kontrol devresi gerilim limitleri 0,85...1,1 Uc 55 °C çalışma 50 Hz
0,35...0,55 Uc 55 °C düşme 50 Hz
VA cinsinden kalkış gücü 300 VA 50 Hz 0,8 20 °C)
300 VA 60 Hz 0,8 20 °C)
VA cinsinden tutma güç tüketimi 22 VA 50 Hz 0,3 20 °C)
22 VA 60 Hz 0,3 20 °C)
Isı dağılımı 3…8 W için kontrol devresi
Çalışma süresi 20...50 msn kapanışta
6...20 msn açılışta
Maximum operating rate 1200 cyc/h -de <55 °C
Bağlantılar - terminaller Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 1 10…120 mm² - kablo sertligi: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 2 20…170 mm² - kablo sertligi: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 1 10…120 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 20…170 mm² - kablo sertligi: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - kablo sertligi: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: katı kablo uçsuz
Sıkma torku Güç devresi: 12 N.m
Kontrol devresi: 1,2 N.m
Yardımcı kontak düzenleme 1 NA + 1 NK
Minimum anahtarlama gerilimi 17 V için kontrol devresi
Minimum anahtarlama akımı 5 mA için kontrol devresi
Yalıtım direnci Kontrol devresi: 1,2 N.m
Güç devresi: 35 N.m
Minimum anahtarlama gerilimi 17 V için kontrol devresi
Minimum anahtarlama akımı 5 mA için kontrol devresi
Yalıtım direnci > 10 MOhm için kontrol devresi
Çalışmama süresi 1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen
1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen
Montaj desteği DIN rayı
Plaka
Ortam
Standartlar IEC 60947-5-1
IEC 60947-4-1
IEC 60947-1
Ürün sertifikaları EAC
CE
IP koruma derecesi IP2X 'e uygunIEC 60529
koruyucu bakım TH (kirlilik derecesi 3) 'e uygunIEC 60068-2-30 test Db
Cihazın çevresindeki izin verilebilir ortam hava sıcaklığı -20…70 °C Uc'de
-60…80 °C storage
-5…55 °C çalışma
Çalışma yüksekliği 3000 m olmadan
Yangına dayanıklılık 850 °C 'e uygunIEC 60695-2-1
Mekanik dayanıklılık Titreşimler kontaktör açık (1,5 Gn, 5...300 Hz)
Titreşimler kontaktör kapalı (3 Gn, 5...300 Hz)
Şoklar kontaktör açık (11 msn için 6 Gn)
Şoklar kontaktör kapalı (11 msn için 7 Gn)
Yükseklik 158 mm
Genişlik 120 mm
Derinlik 132 mm
Ürün ağırlığı 2,3 kg
Paketleme Üniteleri
Unit Type of Package 1 PCE
Number of Units in Package 1 1
Package 1 Height 19,0 cm
Package 1 Width 17,0 cm
Package 1 Length 21,0 cm
Package 1 Weight 2,41 kg
Unit Type of Package 2 S03
Number of Units in Package 2 2
Package 2 Height 30,0 cm
Package 2 Width 30,0 cm
Package 2 Length 40,0 cm
Package 2 Weight 5,24 kg
Unit Type of Package 3 P06
Number of Units in Package 3 24
Package 3 Height 80,0 cm
Package 3 Width 80,0 cm
Package 3 Length 60,0 cm
Package 3 Weight 70,84 kg
