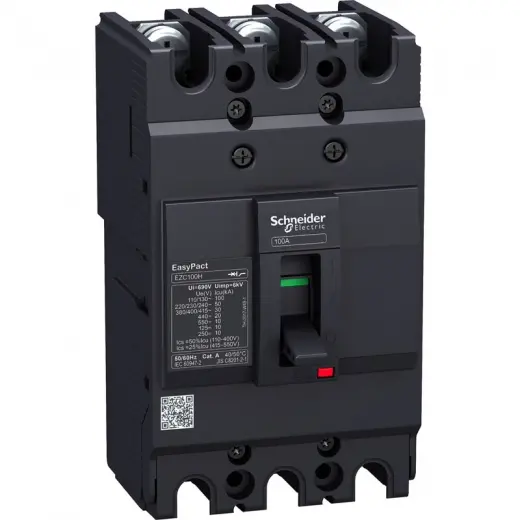

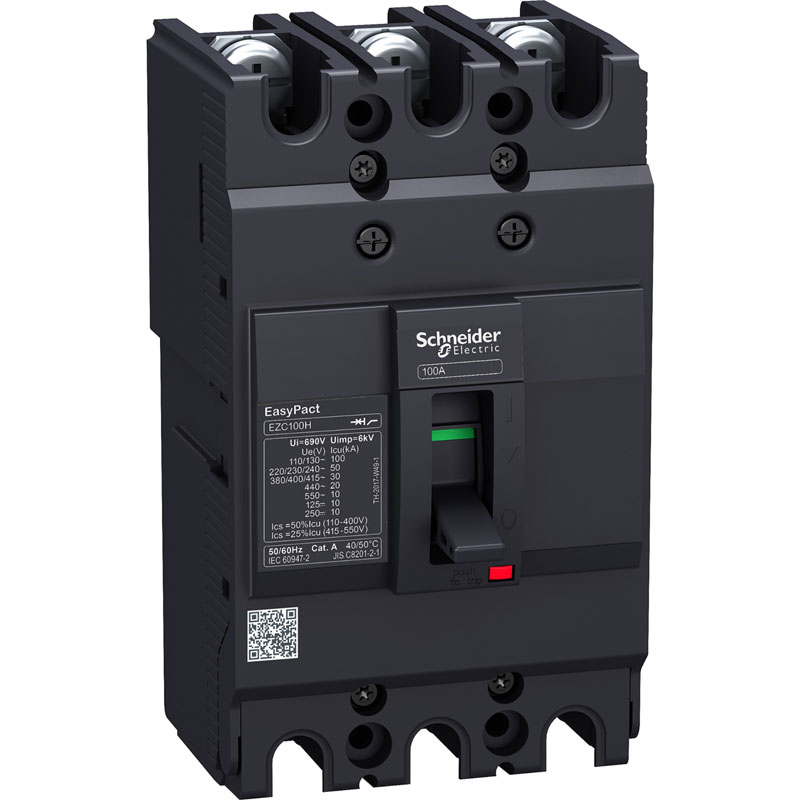

3X100A 30kA Sabit Tip Kompakt Şalter

Ürün Kodu: EZC100H3100

3.278,²² (KDV Dahil)

Teklif Al

Ayrıca Satın Alabileceğiniz Yerler

Toptan alımlar için fiyat teklifi alın!

Teklif iste

Sabit Tip Kompakt Şalter

(3X100A / 30kA)

3X100A 30kA Sabit Tip Kompakt Şalter, alçak gerilim elektrik tesisatlarının korunması için tasarlanmış 3 kutuplu bir sabit devre kesicidir Endüstrilerde ve binalarda standart uygulamalar için kullanılır ve rekabetçi fiyata karşı iyi performans sunar Kesme kapasitesi (Icu), 415VAC 50/60Hz'de 30kA rms'dir Çalışma gerilimi 550VAC 50/60Hz veya 250VDC'dir Termal-manyetik açma ünitesinin değeri 100A'dır Açma ünitesi, sabit aşırı yük ve anlık korumalar sağlar Bu 3 kutuplu versiyon (75 mm x 130 mm x 60 mm), çeşitli isteğe bağlı işlevler ve aksesuarlarla birlikte gelir Easypact EZC100H, uluslararası standartlarla (IEC 60947, UL 508) ve denizcilik sertifikalarıyla uyumludur.

Teknik Özellikler

Ana
Ürün serisi	EasyPact
Ürün ya da Bileşen Tipi	Devre kesici
Ürün grubu	Easypact EZC100H
devre kesici adı	Easypact EZC100H
cihaz uygulaması	Dağıtım
Kutup tanımı	3P
korumalı kutup açıklaması	3t
Şebeke tipi	DC AC
Şebeke frekansı	50/60 Hz
[In] nominal akım	100 A -de 40 °C
[Ui] nominal yalıtım voltajı	690 V AC 50/60 Hz 'e uygunIEC 60947-2
[Uimp] nominal darbe dayanım voltajı	6 kV 'e uygunIEC 60947-2
[Ue] nominal çalışma voltajı	550 V AC 50/60 Hz 'e uygunIEC 60947-2 250 V DC 'e uygunIEC 60947-2
derece kodu	H
kesme kapasitesi	10 kA Icu -de 125 V DC 1P 'e uygunIEC 60947-2 10 kA Icu -de 250 V DC 2P 'e uygunIEC 60947-2 10 kA Icu -de 550 V AC 50/60 Hz 'e uygunIEC 60947-2 100 kA Icu -de 110...130 V AC 50/60 Hz 'e uygunIEC 60947-2 100 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunIEC 60947-2 20 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 30 kA Icu -de 380 V AC 50/60 Hz 'e uygunIEC 60947-2 30 kA Icu -de 400...415 V AC 50/60 Hz 'e uygunIEC 60947-2
[Ics] nominal hizmet kesme kapasitesi	15 kA -de 380 V AC 50/60 Hz 'e uygunIEC 60947-2 5 kA -de 125 V DC 'e uygunIEC 60947-2 5 kA -de 250 V DC 'e uygunIEC 60947-2 50 kA -de 110/130 V AC 50/60 Hz 'e uygunIEC 60947-2 50 kA -de 220/230/240 V AC 50/60 Hz 'e uygunIEC 60947-2 5 kA -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 2,5 kA -de 550 V AC 50/60 Hz 'e uygunIEC 60947-2 7,5 kA -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2
yalıtıma uygunluk	Evet 'e uygunIEC 60947-2
kullanım kategorisi	Kategori A
açma birimi adı	TM-D
açma birimi teknolojisi	Termik Manyetik
açma birimi derecesi	100 A -de 50 °C
Koruma türü	Kısa devre koruması Aşırı yük koruması
kirletme derecesi	3 'e uygunIEC 60664-1 3 'e uygunIEC 947-1

Tamamlayıcı
Kontrol tipi	Geçiş
Montaj Tipi	Sabit
montaj desteği	Arka plaka
üst bağlantı	Ön
aşağı bağlantı	Ön
Mekanik dayanıklılık	8500 cycles
elektrik dayanıklılığı	Kategori A: 1500 cycles 415 V AC 50/60 Hz 'e uygunIEC 60947-2
bağlantı aralığı	25 mm
Cihaz üzerii sinyalizasyon	Pozitif kontak göstergesi
nötr koruma ayarı	Korumasız
toprak kaçağı koruması	Yok
Yükseklik	130 mm
Genişlik	75 mm
Derinlik	60 mm

Ortam
Standartlar	GB/T 14048.2 JIS C8201-2-2 EN/IEC 60947-1 EN/IEC 60947-2
IP koruma derecesi	IP20 'e uygunIEC 60529
IK koruma derecesi	IK07 'e uygunIEC 62262
Nominal çalışma ortam sıcaklığı	-25…70 °C
Depolama ortam koşulları	-35…85 °C

Paketleme Üniteleri
Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	9,5 cm
Package 1 Width	8,5 cm
Package 1 Length	14,0 cm
Package 1 Weight	839,0 g
Unit Type of Package 2	S02
Number of Units in Package 2	12
Package 2 Height	15,0 cm
Package 2 Width	30,0 cm
Package 2 Length	40,0 cm
Package 2 Weight	10,12 kg
Unit Type of Package 3	P12
Number of Units in Package 3	192
Package 3 Height	80,0 cm
Package 3 Width	80,0 cm
Package 3 Length	120,0 cm
Package 3 Weight	175,568 kg
